Cordon Peritel M / Peritel M 1,30m

CORDON 2 x PERITEL MÂLE

Fabricant : Générique
Livré en sachet individuel
Occasion en bon état

Câble péritel RGB véritable composite 21 broches, péritel vers péritel pour TV, enregistreur, lecteur DVD, magnétoscope, câble AV STB Scart
Longueur : 1,30 m

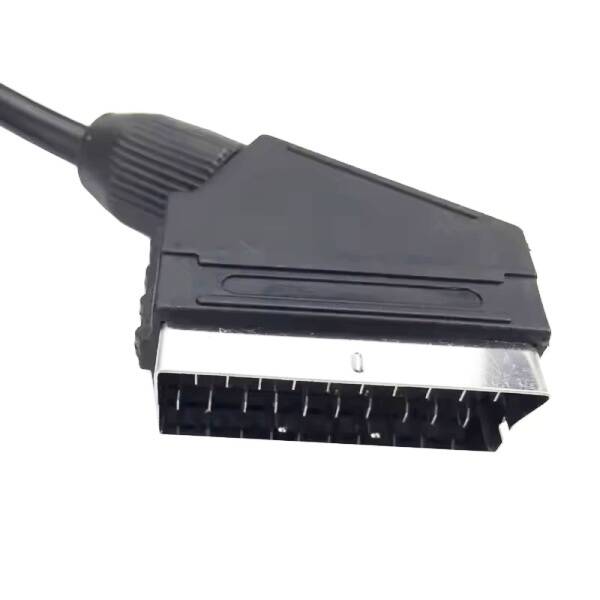

Connecteurs:
- A: Scart Mâle 21 broches
- B: Scart Mâle 21 broches
Câble : diamètre 10 mm
Gaine : PVC Noir

Broche Fonction
1 Audio droite OUT
2 Audio droite IN
3 Audio gauche OUT
4 Masse audio
5 Masse bleu
6 Audio gauche IN
7 Bleu (RVB)
8 Commutation lente (0-12 V)
9 Masse vert
10 Horloge / D²B
11 Vert (RVB)
12 Données / synchro
13 Masse rouge
14 Masse données
15 Rouge (RVB)
16 Commutation rapide (1-3 V)
17 Masse vidéo OUT
18 Masse commutation rapide
19 Vidéo composite OUT
20 Vidéo composite IN
21 Blindage / masse générale
