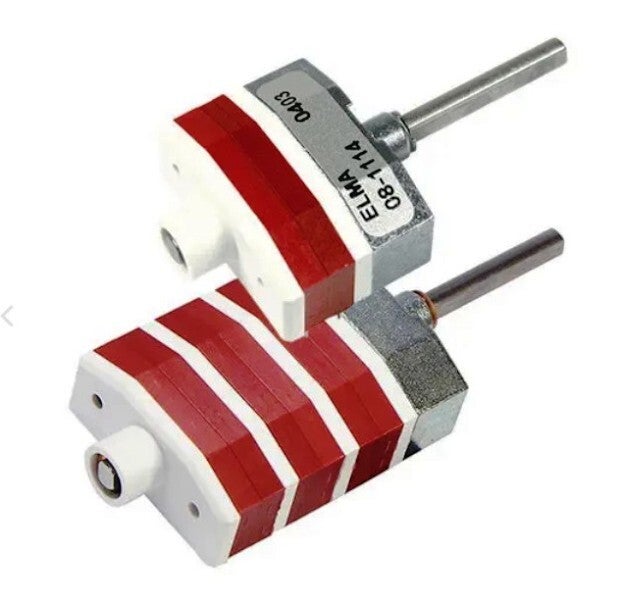

Commutateur - Rotatif 1 circuit 12 positions

1,00 €
Référence de l'article: 4214-10

COMMUTATEUR TYPE 08 MODULABLE

Fabricant: ELMA
Appellation fabricant: Type 08

Compact et polyvalent 12 positions de commutation plaquette multiples
Boîtier métallique robuste avec tige de métal
Nb de rotation: 25.000 cycles de commutation min.
Couple de serrage de l'écrou: 200 Ncm max.
Nb de section max: 9
Courant de charge: 1,5 A max. (Charge résistive)
Contacts: plaqués or 3 microns
Mode de commande: Court-circuit
Angle entre 2 positions: 15°
Tension de commutation: 42 VDC max.
Résistance de contact: 20 mOhms max.
Résistance d'isolement: 100000000 Mohm

MECANISME
Type: 4214-10
Nb de position: 12
Couple de commutation: 6 Ncm

AXE (livré avec 2 butées, 2 rondelles, 2 clips, 2 vis)
- Type: 4211-20 150
  Longeur: 150 mm
  Longueur d'arbre: 25 mm
- Type: 4211-20 140
  Longueur: 140 mm
  Longueur d'arbre: 15 mm
- Type: 4211-20 135
  Longueur: 135 mm
  Longueur d'arbre: 25 mm

SECTION
Type: 4217-10
Nb de position: 12
Nb de circuit: 1
Contacts court-circuitant
