Tailles de résistances CMS
La forme et la taille des résistances à montage en surface sont standardisées, la plupart des fabricants utilisant les normes JEDEC. La taille des résistances CMS est indiquée par un code numérique, tel que 0603. Ce code contient la longueur et la largeur du colis. Ainsi, le code impérial 0603 indique une longueur de 0,060" et une largeur de 0,030".
Tailles des boîtiers de résistances MELF

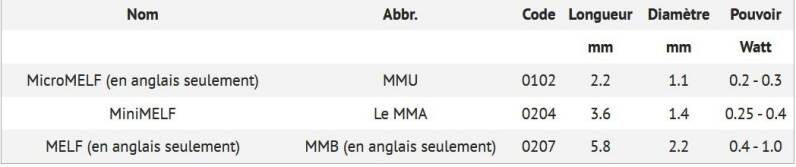

Il existe trois tailles de boîtiers MELF courantes : MicroMELF, MiniMELF et MELF. Le tableau suivant répertorie les caractéristiques de ces types.
Méthodes de Marquage
- Système à Trois Chiffres:
- Les deux premiers chiffres représentent les chiffres significatifs, et le troisième chiffre indique le multiplicateur (en puissance de 10). Par exemple, un marquage de 473 signifie \(47 \times 10\^3\) ou 47 kΩ.
- Pour les valeurs inférieures à 10 ohm, la lettre R est utilisée pour indiquer la position du point décimal. Par exemple, 4R7 correspond à 4,7 Ohm.
- Système à Quatre Chiffres:
- Ce système est similaire, mais il permet une plus grande précision. Les trois premiers chiffres indiquent la valeur, et le quatrième chiffre est le multiplicateur. Par exemple, un marquage de 1002 correspond à \(100 \times 10\^2\) ou 10 kΩ.
- Code EIA-96:
- Utilisé pour les résistances à 1 % de tolérance, ce code comprend deux chiffres pour la valeur et une lettre pour le multiplicateur. Par exemple, un marquage de 01A correspond à 100 Ohm.
Exemples de Marquage
- 473 : \(47 \times 10\^3 = 47 kΩ\)
- 102 : \(10 \times 10\^2 = 1 kΩ\)
- 6R80: 6,80 ohm (R Remplace le point décimal).
