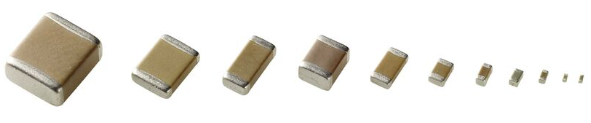

CONDENSATEURS MULTICOUCHES EN CÉRAMIQUE

Les condensateurs multicouches en céramique sont disponibles avec une très large gamme de valeurs, de 0,47 pF à 1 MF. Les formes dépendent des valeurs des condensateurs. Les cas les plus populaires sont 0805 et 1206. Malheureusement, ces composants ne sont pas marqués, ni avec des valeurs numériques, ni avec un code couleur. Ce qui ne pose aucun problème pour l’industrie, où les composants sont assemblés à partir du rouleau, mais est très dangereux pour le technicien.                     Attention, soyez très prudent avec les composants non marqués ! Évitez de les mélanger

CONDENSATEURS AU TANTALE CMS

Les condensateurs au tantale CMS sont disponibles sous différentes formes de boîtiers. La polarité + est marquée par une ligne, ou « M » blanc. Les formes des boîtiers dépendent de la valeur de la capacité et de la tension nominale. Les valeurs sont codées avec des chiffres ou avec des caractères alphanumériques. Disponible pour des capacités de 0.1µF à 3300µF avec des tensions de 2V à 150V max

Les tailles standard des condensateurs au tantale sont:

Les valeurs sont codées avec des chiffres ou avec des caractères alphanumériques.

CODAGE AVEC DES CHIFFRES :

· La première position donne le premier chiffre de la valeur de la capacité

· La deuxième position donne le deuxième chiffre de la valeur de capacité

· la troisième position donne le nombre de zéros pour la valeur en pF

EXEMPLE : La description « 224 » signifie 220 000 pF = 220 nF = 0,22 µF

CODAGE AVEC CARACTÈRES ALPHANUMÉRIQUES :

CODE DE TENSION NOMINALE
